一般工藝流程：由泵站儲水罐來水，經過過濾器入口閥、流量計管線、入口減震器（專利產品）、大小頭）、前置增壓泵、大小頭、減震器（專利產品）、管線、閥（有時無）、管線進入注水泵入口，經注水泵及其出口、單位向閥、出口閥、經管線進入?yún)R管。
有時需要PCP前置增壓泵一拖一（可帶2個注水泵），使用時進行切換，其工藝流程如圖6-25所示，由于一個要去注水泵的管線長，一定要固定好，并加入防震器，否則會系統振蕩
如果是對舊泵站進行PCP改造，可以保留原注水泵入口閥門及管線，在注水泵入口處上接入增壓泵調控系統，見圖6-26，該圖是典型的平面布置圖。
安裝平面布置
1平面設計資料和原則
增壓泵機組安裝位置就設備的外形，與注水泵前后位置、上下為差，注水的輸入和劉向?yàn)橐罁?jù)。

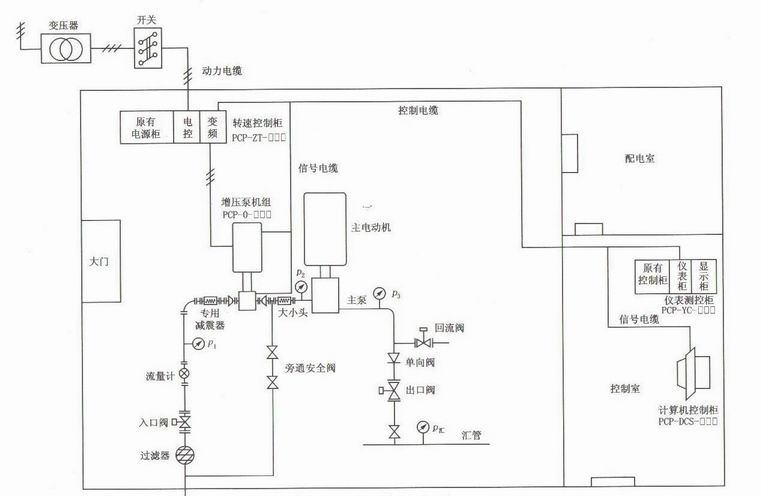

圖6-25PCP系統平面布置圖

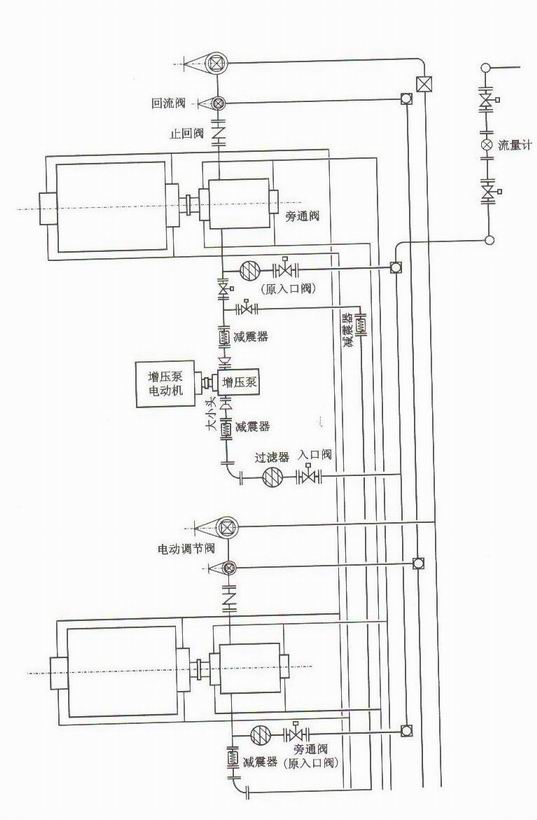

圖6-26  PCP注水泵站系統工藝流程（一拖一）

見圖6-26PCP注水泵站系統機組靠近注水泵，轉速控制器，安裝在現場，與增壓泵機組靠近，并且通風良好、無熱源、無擾源的地方，儀表測控柜及CPC盤（可選件）放入中控室。
