對自吸泵的保護應用中，應注意兩點：預設定一個自吸延遲時間，以保證對泵的干運行、低于*小流量下運行的泵保護邏輯激活之前自吸泵有足夠的時間完成自吸灌泵：預設定一個自吸延遲時間的應用邏輯以甄別泵自吸灌泵的狀態和在干運行或低于*小流量下運行

變頻泵的保護與定速泵的保護不同。
對固定轉速泵的保護比較簡單，只要檢測泵的*小功率（電流）和*大功率（電流）就可以防止泵運行到*小流量或*大流量。

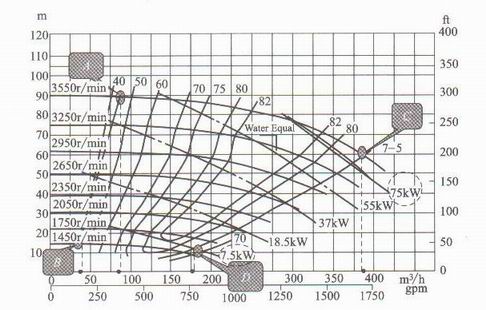

在變轉速下泵的*小流量限制是有眾多不同速度下的泵的性能曲線上左側的*小流量限制點所形成的一條*小流量限制線（由A、B 兩點連成的線），如圖2-43所示。在變轉速下泵的*大流量限制是由眾多不同轉速下的泵性能曲線上*右端的限制點所形成的一條限制線（如由C 、D兩點連成的線）。
許多通用變頻具備了低負載、高負載（功率或電流）監測的功能，即當監測到底于（或高于）某一負載值（功率或電流）時實施報警。這可以保護電機，但對于調速離心泵的*小流量和*大流量的保護是不適用的，因為它沒有考慮到離心泵轉速的變化與離心泵負載（功率或電流）的關系，如圖2-43所示。


圖2-43  變速 （頻） 泵的*小流量要求和過流

ITT等公司充分考慮了轉速調整對離心泵負載（功率或電流）的影響、相似定律等：還考慮泵的類型、制造過程所產生的差異、負載類型、介質密度、磨損、控制狀態等：（包括磁力驅動泵的渦流損失、機械損失）諸多因素的修正，設計出在有或無現場流量傳感器的條件下，均能提供強大的泵保護，避免泵的干運行，避免泵在關死揚程下和*小流量以下運行，避免過流（單泵和多泵應用）的功能邏輯關系，這些內置在變頻中的給你邏輯關系非常復雜，但用戶組態使用非常簡單方便。
